渡邉 康二
ビイック(株)
表面波（レイリー波）探査は物理探査の一種である。起振機やカケヤ等による打撃を用いて、地盤に人工的に発生させた表面波を、地表面に設置したセンサーにより受信する。センサーを一定間隔に設置することで、弾性波の速度を計測する。表面波は、周波数によって伝搬する深度が異なるという性質を持つことから、入力信号の周波数解析を経ることで、地盤の速度構造を求めることができる。
表面波速度は、Ｓ波速度に近似する。このことから、Ｓ波速度と同様に、Ｎ値や弾性係数等の地盤定数との相関性を利用することで、戸建て住宅の地盤評価を行うことができる。

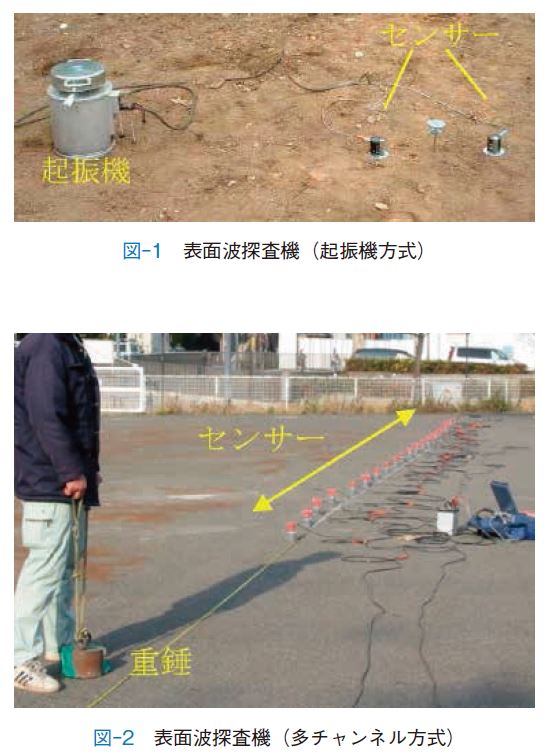

センサー２～３個を“測点”として設置する起振機方法と、24～48個を“測線”として設置する多チャンネル方法とがある（図–１、図–２参照）。
全文をPDFファイルでご覧ください。ダウンロード可能です。
表面波探査[1.4 MB]
